Сенсорный переключатель, энергосберегающие устройства становятся все более популярными. И в этом нет ничего удивительного, ведь возможность питания от аккумуляторов или возобновляемых источников энергии дает гораздо больше возможностей применения. Представленный на схеме сенсорный переключатель может быть установлен совершенно незаметно для потребителя и требует всего несколько микроампер по питанию!
Разное
Индикатор резонанса
Индикатор резонанса, попалась мне на мой взгляд достаточно интересная схема, гетеродинного индикатора резонанса. В ней индикатор резонанса используется транзисторный аналог негатрона с JV-образной вольт амперной характеристикой, этот аналог выполнен на двух биполярных транзисторах Т1 и Т2. При таком включении контуру генератора не требуется отводов и отдельных цепей положительной обратной связи. Далее на полевом транзисторе ТЗ и операционном усилителе выполнен высокочувствительный детектор ВЧ-напряжения со стрелочным индикатором. Принципиальная схема индикатор резонанса представлена на рисунке.
Таймер на транзисторах
Таймер на транзисторах, приведенная схема простого «таймера» достаточна проста, и как показано на рисунке в нем используются всего три транзистора и симистор, а также ему не нужен сетевой трансформатор на 230 В для получения напряжения примерно 12 В, необходимого для работы. Кроме того, если мы нажмем на кнопку P1, лампочка может гореть в пределах от 20 до 30 минут, то есть время, необходимое для подъема или спуска по лестнице или от входа в здание до двери или квартиры. Принципиальная схема таймер на транзисторах представлена на рисунке.
Плавный пуск с переключателем
Плавный пуск с переключателем, приведенная в небольшой статье схема, позволяющая включать и отключать нагрузку. А ограничение пускового тока мощных электрических устройств, таких как двигатели и трансформаторы, снижает риск срабатывания защиты от перегрузки по току (предохранителей или автоматических выключателей).
Плавный пуск с переключателем позволяет ограничить ток, протекающий через подключенную к нему нагрузку на короткое время после его включения. Это достигается включением в цепь резисторов. Через некоторое время эти резисторы автоматически закорачиваются, и нагрузка может работать на полную мощность. Нагрузку можно включить с помощью небольшого выключателя, гальванически изолированного от сети.

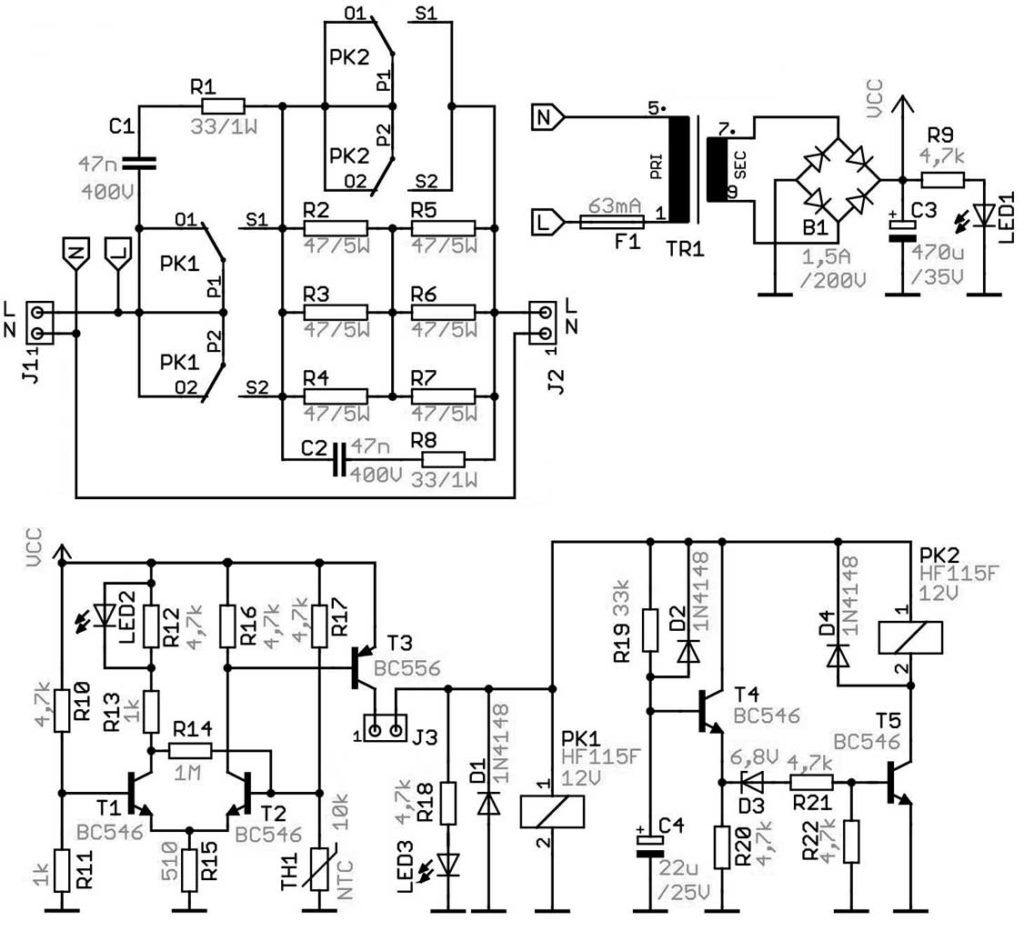

На плате установлено реле, способное пропускать большой ток, а переключатель управляет его катушкой. Кроме того, в отличие от других схем плавного пуска, эта схема имеет простую защиту от перегрева для резисторов. При возникновении такой ситуации схема переходит в режим ожидания, и пользователь информируется об этом свечением соответствующего светодиода. Это исключает риск выхода из строя устройства. Принципиальная схема плавный пуск с переключателем представлена на рисунке.
Тестер короткозамкнутых витков
Тестер короткозамкнутых витков, если, к примеру мы изготавливаем силовые трансформаторы, или занимаемся ремонтом электродвигателей, возможно делаем дроссели для фильтров, бывает вероятность, что можно поцарапать изоляционный лак провода. Если несколько витков замкнуты накоротко, мы никогда не можем это узнать. Итак, чтобы обнаружить эти возможные дефекты, все, что нам нужно сделать, это собрать устройство, схема которого представлена на рисунке.
Индикатор обнаружения сетевого провода
Индикатор обнаружения сетевого провода, каждому из нас иногда приходится, к примеру повесить полку на кухне, или пройти отверстие в перегородке для своих нужд. В большинстве случаев мы сделаем это без проблем. Но все же хотелось бы определится с проходящими проводами в стене (электропроводка) и не повредить ее, что может привести не хорошим последствиям, а именно к придется штробить и восстанавливать.
