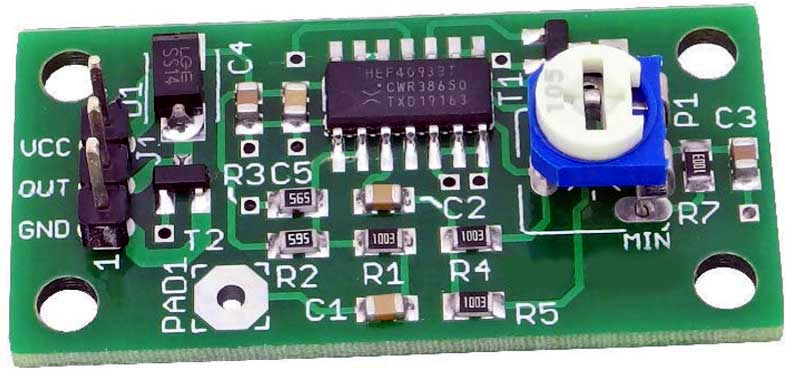

Сенсорный переключатель, энергосберегающие устройства становятся все более популярными. И в этом нет ничего удивительного, ведь возможность питания от аккумуляторов или возобновляемых источников энергии дает гораздо больше возможностей применения. Представленный на схеме сенсорный переключатель может быть установлен совершенно незаметно для потребителя и требует всего несколько микроампер по питанию!
Ограничитель броска тока трансформаторов, на эту тему существует множество различных схемных решений. Однако хотелось бы представить еще один рабочий вариант, который достаточно простой, но эффективный и обладает надёжностью в практическом использовании. Принципиальная схема ограничитель броска тока трансформаторов представлена на рисунке.

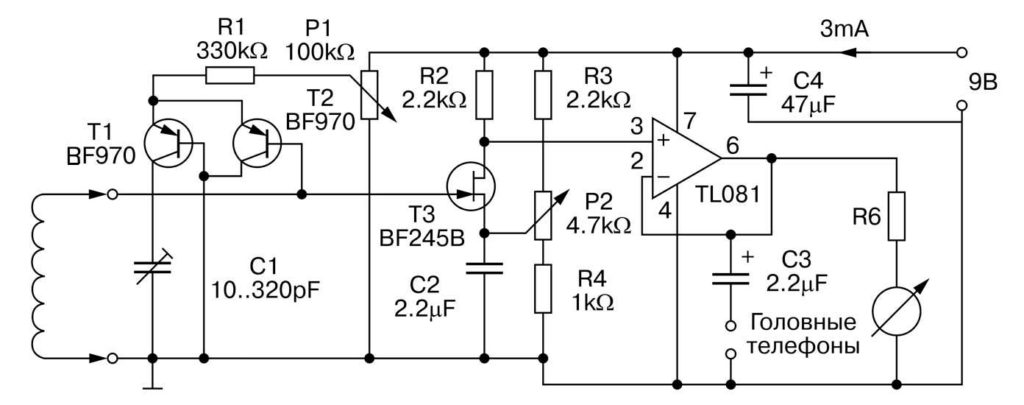

Индикатор резонанса, попалась мне на мой взгляд достаточно интересная схема, гетеродинного индикатора резонанса. В ней индикатор резонанса используется транзисторный аналог негатрона с JV-образной вольт амперной характеристикой, этот аналог выполнен на двух биполярных транзисторах Т1 и Т2. При таком включении контуру генератора не требуется отводов и отдельных цепей положительной обратной связи. Далее на полевом транзисторе ТЗ и операционном усилителе выполнен высокочувствительный детектор ВЧ-напряжения со стрелочным индикатором. Принципиальная схема индикатор резонанса представлена на рисунке.
Стабилизатор на LM2575 — это простой импульсный стабилизатор от компании National Semiconductor, это означает, что микросхема, относительно проста в использовании. Семейство микросхем от производителя рассчитаны на выходные токи 1 A, 3 A и 5 A. Однако иногда бывает, что нужен выходной ток больше заявленного. Эту скажем так проблему можно решить следующим образом, использовать ШИМ-контроллер с внешним силовым MOSFET транзистором. Принципиальная схема стабилизатор на LM2575 представлена на рисунке.
Повышающий преобразователь DC – DC, в этой небольшой статье представлен простой преобразователь постоянного напряжения в постоянный, который преобразует входное напряжение батареи 3,6–3,7 В, в три выходных напряжения, а именно 6 В, 5,3 В и 5 В. Эти выходы напряжения могут использоваться одновременно или по отдельности. Повышающий преобразователь DC – DC может быть использован для цифрового и аналогового аудио оборудования, включая портативные усилители звука и MP3-плееры, а также для экспериментов с цифровой и аналоговой электроникой.
Таймер на транзисторах, приведенная схема простого «таймера» достаточна проста, и как показано на рисунке в нем используются всего три транзистора и симистор, а также ему не нужен сетевой трансформатор на 230 В для получения напряжения примерно 12 В, необходимого для работы. Кроме того, если мы нажмем на кнопку P1, лампочка может гореть в пределах от 20 до 30 минут, то есть время, необходимое для подъема или спуска по лестнице или от входа в здание до двери или квартиры. Принципиальная схема таймер на транзисторах представлена на рисунке.
