Мини-генератор звуковых частот, в этой схеме используя всем известный таймер 555, мы можем легко сконструировать генератор сигналов нескольких форм. Схема генерирует сигналы, прямоугольные, пилообразные, треугольные и синусоидальные. Ограничением является возможность работать только с одной предварительно выбранной частотой, но преимуществом является невероятная простота схемы. Принципиальная схема мини-генератор звуковых частот показана на рисунке.
Автоматическое зарядное устройство аккумуляторов, испытав преждевременный выход из строя батареи, было принято решение подобрать схемотехническое решение для автоматической зарядки. Хотя это автоматическое зарядное устройство аккумуляторов было выполнено специально для использования с герметичной свинцово-кислотной батареей Power-Sonic, используемой в небольшом трансивере, его конструктивные решения имеют широкое применение для аккумуляторов всех типов.

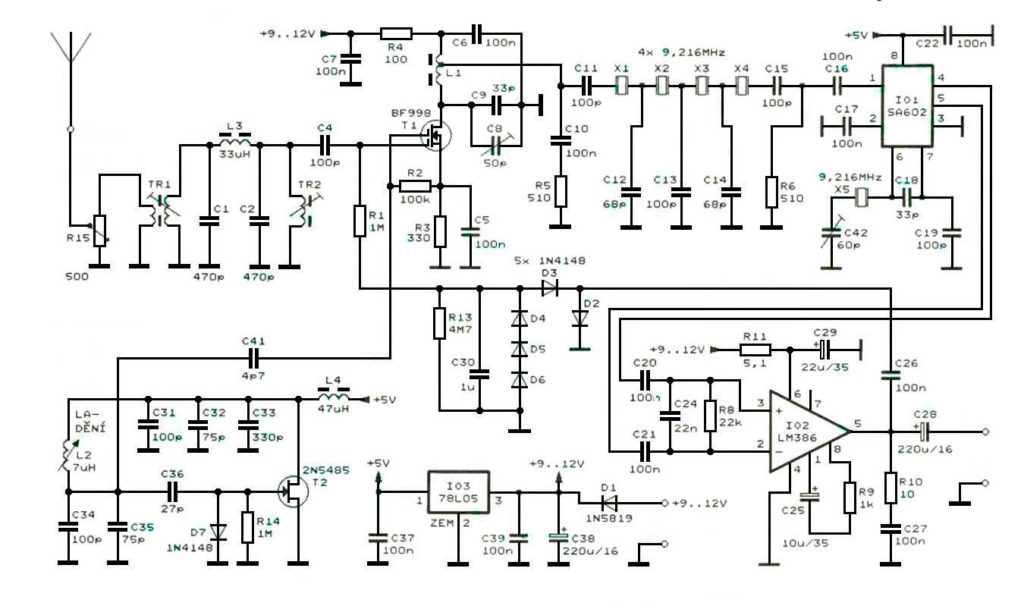

Радиолюбительский приемник на 80 метров, в литературе, да и в радиолюбительских журналах часто можно найти описания по изготовлению коротковолновых приемников или трансиверов. Однако изготовить приемник для работы в SSB своими руками — не проблема. Схема такой простой конструкции радиолюбительский приемник на 80 метров представлена на рисунке.
Усилитель 50 ватт на микросхеме предлагается схема на LM3886, честно сказать, конечно, микросхема достаточно преклонных лет, но все еще ее можно приобрести. Согласно National Semiconductor, Микросхема — это высокопроизводительный усилитель низкой частоты, который выдает 68Вт средней мощности при нагрузке 4Ом и 38Вт на нагрузке 8 Ом с коэффициентом нелинейных искажений 0,1% в диапазоне 20 Гц до 20 кГц. Принципиальная схема усилитель 50 ватт на микросхеме представлена на рисунке.
Зарядное устройство для аккумуляторов, как всем известно аккумуляторы надо время от времени заряжать. И в радиолюбительской практике это необходимо держать аккумуляторы в заряженном состоянии. В статье приводится схема простого зарядного устройства для зарядки аккумуляторных батарей, которая показана на рисунке.
Зарядное устройство на стабилизаторе LM350N достаточно популярный стабилизатор напряжения LM350T также является очень подходящей интегральной микросхемой для зарядных устройств свинцово-кислотных аккумуляторов. Этот стабилизатор характеризуется очень хорошими электрическими характеристиками, которые включают регулируемое выходное напряжение (в диапазоне от 1,2 до 33В), а выходной ток не менее 3А (внутреннее ограничение обычно составляет 4,5 А), хорошую температурную стабильность и точность управления лучше, чем 1%. Схема очень простого зарядное устройство на стабилизаторе LM350N представлена на рисунке.
