Преобразователь 12/19 для питания ноутбука



Преобразователь для питания ноутбука обычно лежит в диапазоне 18-19V. В то время, как более доступным источником постоянного тока является источник напряжением 12V. Это и автомобильный аккумулятор, и блок питания LCD-телевизора и блок питания для галогенных и светодиодных светильников.

Преобразователь 12/19 для питания ноутбука

Да и относительно доступная точка получения достаточно мощного постоянного тока, — источник от стационарного компьютера типа АТХ, это тоже все те же 12V. В результате, если что-то случилось со штатным блоком питания ноутбука или моноблока, найти ему замену среди того, что есть под рукой, оказывается довольно сложно.



Один из возможных выходов из положения — сделать DC-DC преобразователь для питания ноутбука, повышающий входное напряжение, лежащее в пределах от 5 до 15V до необходимых 19V. Сейчас существует много схем DC-DC преобразователей, изменяя соотношение резисторов делителя измерительного напряжения, которых можно получить самые разные выходные напряжения, от единиц вольт до 30-50V. Совсем не претендуя на оригинальность, хочу поделиться схемой своего самодельного DC-DC преобразователя для питания ноутбука. Преобразователь для питания ноутбука может питаться напряжением от 5 до15\/, на выходе 19V при максимальном токе 2,5А.

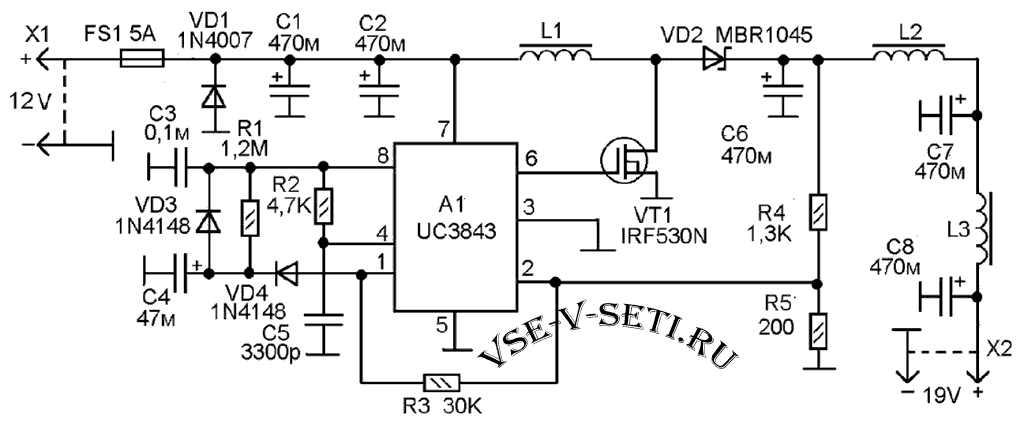

Контроллер импульсов переменой скважности выполнен на специализированной микросхеме UC3843 (А1). Схема почти типовая. Выходные импульсы поступают на затвор мощного ключевого полевого транзистора VT1. Преобразование происходит на частоте около 50 кГц. Накачка напряжения происходит на индуктивности L1. Выпрямитель выполнен на диоде Шоттки VD5. Пульсации сглаживает сначала С6. Затем следует фильтр из двух индуктивностей L2 и L3 и двух конденсаторов С7 и С8.

Величина выходного напряжения задается резисторами R4-R5. Они образуют делитель напряжения, соотношения плеч которого должно быть таким, чтобы при необходимом напряжении на выходе, на выводе 2 А2 было напряжение 2,5V. При указанных на схеме величинах R4 и R5 напряжение на выходе будет стабильно поддерживаться на уровне 18,75V. Так как реальные резисторы всегда имеют разброс номиналов, то при налаживании величину R4 (и может быть R5) нужно подобрать так, чтобы на выходе было напряжение 19V. Или другое, например, 18V, если того требует конкретный ноутбук. Это можно сделать, включая параллельно данным резисторам дополнительные сопротивления значительной большей величины. Включая сопротивление параллельно R4 мы уменьшаем выходное напряжение, а параллельно R5 — увеличиваем выходное напряжение.

Катушки намотаны на ферритовых кольцах. Катушка L1 намотана на ферритовом кольце внешним диаметром 23 мм. Она содержит 60 витков провода ПЭВ 0,61. Катушки L2 и L3 намотаны на ферритовых кольцах внешним диаметром 16 мм. Они содержат по 120 витков провода ПЭВ 0,43. Катушки L1-L3 установлены вертикально. Первоначально они держатся на собственных выводах, а после завершения налаживания они приклеиваются к плате клеем. Все конденсаторы должны быть рассчитаны на напряжение не ниже 25V. Диод 1N4007 можно заменить на КД209 или вообще исключить из схемы, но в этом случае, при неправильной полярности подключения входного напряжения схема может выйти из строя раньше предохранителя FS1. Диоды 1N4148 можно заменить на КД522.
