Тракт пч с транзисторным детектором предназначен для высококачественных AM радиоприемников и тюнеров.Его особенностью является применение в качестве детектора транзисторного двухполупериодного выпрямителя,обладающего значительно лучшими параметрами,чем обычно применяемые детекторы на полупроводниковых диодах.

Основные технические характеристики

Промежуточная частота, кГц 465 ±2
Чувствительность, мкВ, при напряжении НЧ на выходе детектора 140 мВ ….. 50
Селективность по соседнему каналу, дБ, в положении:
«Дальний прием*…..52
«Местный прием» 10…..12
Полоса пропускания, Гц, на уровне —б дБ при номинальном напряжении на входе, а положении:
«Дальний прием» 20…..4500
«Местный прием»  20…..7500
Отношение сигнал/шум, дБ…..52
Изменение выходного сигнала, дБ, при изменении входного сигнала на 50 дБ

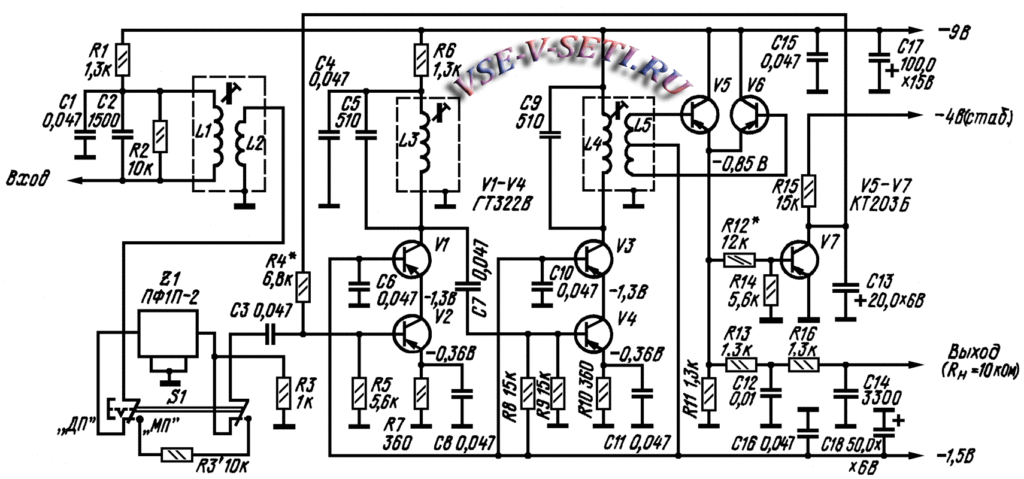

Принципиальная схема тракта пч с транзисторным детектором приведена на рисунке.

shema_trakta_pch1

С широкополосного контура L1C2, являющегося нагрузкой смесителя, через катушку связи L2 сигнал ПЧ поступает на пьезокерамический фильтр ZI, а затем усиливается двухкаскадным усилителем на транзисторах V1—V4. Оба каскада выполнены по схеме каскодного усилителя с последовательным включением транзисторов по постоянному току. Это позволило сократить число резисторов и конденсаторов почти в два раза по сравнению с усилителями, выполненными по схеме с параллельным включением транзисторов.

Для получения широкой (±12 кГц) полосы пропускания нагрузка первого каскада усилителя (включенные параллельно резисторы R8. R9 и входное сопротивление транзистора V4) выбрана достаточно малой. Детекторный каскад состоит из высокочастотного  фазоинвертирующего трансформатора (катушки L4, L5), двухполупериодного выпрямителя на транзисторах V5, V6, включенных но схеме с общим коллектором, и двухзвенного фильтра нижних частот R13C12R16C14, подключенного к его нагрузке — резистору R11.

Достоин­ства: тракт пч с транзисторным детектором — более высокая линейность (коэффициент гармоник в интервале входных напряжений 20 мВ…2 В составляет 0,1…0,2%) и коэффициент передачи, близкий к единице (практически 0,9..0,95). У обычного диодного детектора эти параметры соответственно равны 0,4…0,8% (при сопротивлении нагрузки 10 кОм в том же интервале входных напряжений) и 0,15…0,45. Детектор работает следующим образом. При отсутствии сигнала на входе оба транзистора открыты (ток задан сопротивлением резистора R11 и состав­ляет 0,3…0,4 мА). При появлении на верхнем (по схеме) выводе катушки L5 отрицательного полупериода сигнала транзистор V5 открывается еще больше и передает изменение сигнала на выход.

Поскольку напряжение на базы транзисторов детектора подается в противофазе, то одновременно, по мере нарастания положительной полуволны сигнала на нижнем (также по схеме) выводе катушки L5 эмиттерный переход транзистора V6 смещается в обратном направлении, и он закрывается. При изменении знака входного напряжения закрывается транзистор V5, и сигнал (опять же его отрицательная полуволна) передается через транзистор V6. Таким образом, высокая линейность описываемого детектора обеспечивает­ся тем, что транзисторы V5 и V6 включенные по схеме с общим коллектором, работают в линейном режиме. Поскольку при таком включении транзисторов входное сопротивление каскада велико, то он мало нагружает контур L4C9.

В усилителе ПЧ применена задержанная АРУ с усилителем на транзи­сторе V7. Напряжение АРУ поступает на базу транзистора V2 через резистор R4. Задержка срабатывания системы определяется делителем напряжения R12R14. Если необходимо, ее нетрудно изменить подбором резистора R12 (при этом выходное напряжение мож­но установить любым в пределах от 50 до 200 мВ. Усилитель АРУ питается от стабилизированного источника (использован стабилизатор напряжения питания гетеродина).

Можно использовать и нестабилизированный источник напряжением 9 В (например, источник питания усилителя ПЧ), увеличив сопротивление резистора R4 до 16,..22 кОм. Однако в этом случае коэффициент усиления усилителя ПЧ при разряде батареи до 5,4 В будет уменьшаться в 2.,.2,5 раза. Базы транзисторов V1, V3—V6 питаются от отдельного элемента напря­жением 1,5 В. Потребляемый ими ток весьма мал, поэтому в течение дли­тельного времени напряжение элемента остается неизменным, обеспечивая стабильность всех параметров тракта ПЧ вплоть до глубокого разряда основной батареи.

Для обеспечения необходимого отношения сигнал/шум в первом каскаде усилителя ПЧ необходимо использовать транзисторы серий ГТ322 или ГТ310. Во втором каскаде можно применить любые высокочастотные германиевые транзисторы структуры р-п-р, а во всех остальных — транзисторы серий КТ203, КТ208, КТ326, КТ350, КТ361. Желательно только, чтобы статические коэффициенты передачи тока h21Э транзисторов V5, V6 отличались не более чем на 10%, а этот параметр транзистора V7 был не менее 70. Катушки L1—L5 размещены в стандартной арматуре фильтров ПЧ радио­приемника «Океан-205». Катушка L1 содержит 60 витков провода ЛЭ5х0,07, L2 — 30, L3 и L4 —- по 3×35 витков провода ПЭВ-1 0,1, L5 — 180 витков провода ПЭВ-1 0,07 с отводом от сере­дины. Катушки связи наматывают поверх контурных, причем катушку L5 наматывают в два провода, а затем начало одной обмотки соединяют с концом другой.

Налаживание:

тракт пч с транзисторным детектором начинают с настройки фильтров ПЧ. Для этого на его вход подают AM сигнал (глубина модуляции 30%) и проверяют, на ка­кую частоту настроен пьезокерамический фильтр Z1 (чаще всего она лежит в пределах 465±2 кГц). Затем на эту частоту настраивают контуры L4C9, L3C5 и L1C2. По мере настройки уро­вень входного сигнала необходимо сни­жать, не допуская, чтобы напряжение на выходе усилителя превышало 50 мВ. В заключение подбором резистора R12 устанавливают желаемое выходное напряжение и проверяют параметры усилителя на соответствие указанным в начале статьи.
