Усилитель мощности на двух ГУ-70Б

Усилитель мощности на двух ГУ-70Б и лампы представляет собой генераторный тетрод, предназначенный для линейного усиления высокочастотных колебаний частотой до 250 МГц. Колебательная мощность лампы — не менее 250 Вт. Предлагаемый вниманию читателей усилитель мощности выполнен на включенных параллельно двух таких лампах и способен отдать в антенну до 600 Вт при мощности «раскачки» всего 20…25 Вт. Диапазон рабочих частот — 1.8…28 МГц. Принципиальная схема усилителя изображена на рисунке.

Усилитель мощности на двух ГУ-70Б

Читать далее

Возможная замена стабилизаторов напряжения 78xx

Возможная замена стабилизаторов напряжения 78xx, это линейные стабилизаторы используются на протяжении десятилетий, и они все еще широко используются и сегодня. Нет сомнений в том, что они являются простым и эффективным способом получения стабилизированного источника постоянного напряжения в диапазоне от 3,3В до 24В. Они дешевы, доступны и просты в использовании. Но, будучи линейными устройствами, они могут быть неэффективными, и это вызывает две основные проблемы.

Возможная замена стабилизаторов напряжения 78xx

Читать далее

СТ1С10 «конец линейным стабилизаторам»

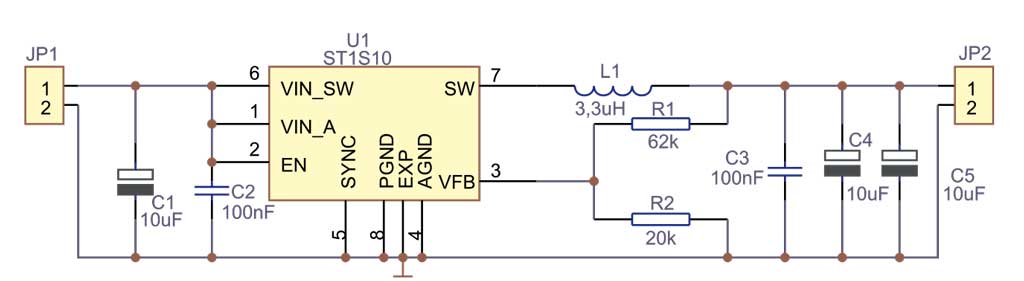

СТ1С10 «конец линейным стабилизаторам», название статьи хорошо и с небольшим конечно преувеличением отражает изложенное в ней описание о стабилизаторе. Импульсные стабилизаторы широко распространены и используется практически во всей современной электронике. И со значительным преимуществом все больше заменяют стандартные линейные стабилизаторы.  Принципиальная схема СТ1С10 «конец линейным стабилизаторам» приводится на рисунке.

СТ1С10 «конец линейным стабилизаторам»

Читать далее

Стабилизатор LDO на дискретных компонентах

Стабилизатор LDO на дискретных компонентах, представленная в статье схема не является универсальным стабилизатором общего назначения. Он был использован для конкретного случая и решения проблемы, с которой сталкиваются многие любители. В большинстве случаях используется обычный стабилизатор, недостатком которого являются большие потери мощности. В одной из конструкций понадобился стабилизатор, для которого предполагалось работать с токами до 7 … 8А, что исключает использование популярных стабилизаторов. Кроме того, это должен быть стабилизатор типа LDO (Low Drop Out).

Дело в том, что после уменьшения входного напряжения под нагрузкой падение напряжения на стабилизаторе должно быть как можно меньше, то есть выходное напряжение стабилизатора должно быть практически равным входному напряжению. Это требование также исключает возможность использования популярных стабилизаторов, для нормальной работы которых требуется разница напряжений между входом и выходом 1,5 … 3В. Стабилизатор LDO на дискретных компонентах, описанная ниже, является таким стабилизатором и полученные требуемые параметры благодаря используемому MOSFET-транзистору. Принципиальная схема стабилизатор LDO на дискретных компонентах показана на рисунке.

Стабилизатор LDO на дискретных компонентах

Читать далее

Стабилизатор с низким падением напряжения

Стабилизатор с низким падением напряжения, при сборке источников питания иногда случается, что напряжение на фильтре выпрямителя падает больше, чем мы ожидали, что мешает стабилизатору работать должным образом и выдавать заданное напряжение и ток. Решением в этом случае может стать стабилизатор с низким падением напряжения, то есть источник питания LDO (Lop Drop Out).

Эта схема также может использоваться в качестве активного фильтра для питания устройств, чувствительных к повышению напряжения. Представленная схема представляет собой простой стабилизатор LDO — с низким минимальным напряжением между входом и выходом. Принципиальная схема стабилизатор с низким падением напряжения представлена на рисунке.

Стабилизатор с низким падением напряжения

Читать далее

Входные полосовые фильтры

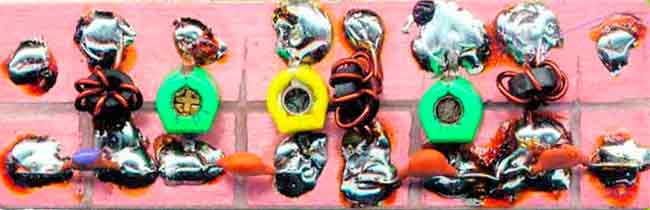

Входные полосовые фильтры можно сказать, для того, чтобы радио устройство (приемник, передатчик) функционировало должным образом, в нем должны быть резонансные (или широкополосные) цепи, то есть катушки и конденсаторы. Проще говоря, LC-контур в приемнике позволяет выделить ту частоту сигнала, которую мы хотим получить.

Входные полосовые фильтры

Читать далее
