Чтобы трубопровод не ржавел

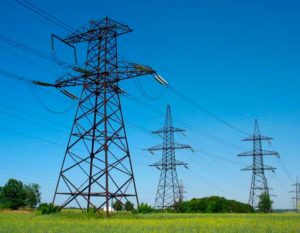

Чтобы трубопровод не ржавел трассы трубопроводов, проложенные неподалёку от высоковольтных линий электропередачи, подвергаются вредным воздействиям. Вокруг проводов возникает электромагнитное поле, которое наводит в трубах продольную эдс. Она, в свою очередь, способствует ускоренной коррозии, а также может нарушить работу электрических устройств, связанных с трубопроводом.

трубопровод и леп

Обычное заземление не всегда годится, поскольку для снижения скорости коррозии применяют электрохимическую защиту, подавая на трубу постоянное отрицательное напряжение.

Снизить влияние линий электропередач помогут несложные защитные устройства. Вход такого устройства соединён с трубой, а выход заземлён. Укреплённое на стойке устройство содержит: гальваническую развязку в виде блока конденсаторов, проводящих переменный ток, но не пропускающих постоянный ток системы электрохимической защиты; трансформатор для измерения отводимого тока; частотный фильтр для защиты электрометрического оборудования трубопровода.

Защитное устройство рассчитано на отведение номинального тока до 80 А, но в течение короткого времени (порядка 1 с) оно может пропустить ток до 400 А.

Установленные на магистральных трубопроводах манометры

необходимо периодически поверять. Для поверки в лаборатории приборы приходилось демонтировать. Теперь в этом не будет необходимости.

На одном из предприятий Росатома разработали переносной поверочный комплекс (эталон давления), который отлично работает в полевых условиях. Принцип работы основан на использовании аналого- цифрового преобразователя с высоким разрешением для измерения выходного сигнала датчика давления.

С помощью комплекса можно измерять избыточное, абсолютное, вакуум метрическое давление, а также проверять оборудование на герметичность. Диапазоны измерений, в зависимости от потребностей пользователя, могут находиться в пределах от 0—100 кПа до 0—40 Мпа.

Сам прибор питается через USB-порт от персонального компьютера, а для питания поверяемого датчика в состав комплекса входит источник напряжением 38 В.

Поверка происходит в автоматическом режиме, вручную задаётся только значение давления. Поэтому полностью исключены ошибки персонала.
